priti®perfect:

Die perfekte Ergänzung für ein lebendiges Finish von Zahn und Zahnfleisch

Für ein erfolgreiches Arbeiten mit den Mal- und Strukturpasten priti®perfect finden Sie auf dieser Seite den Arbeitsablauf mit Brenntabelle und Produktinformationen.

Kompakt:             Ästhetisch ansprechende + fluoreszierende Pasten mit nur 20 Bestandteilen                        Effektiv:                Die Einbrandlösung ist möglich                                                                            Kontrollierbar:     Die endgültigen Farben sind bereits während des Auftragens erkennbar





So geht's!



Vorbereitung, Fast-Single-Firing-Verfahren, Minimal-Cutback-Verfahren, Brennparameter, Brennverfahren

Was ist priti®perfect?



Pastenbeschreibung, Set-Aufteilung, Download, Videos

priti®perfect pink:          So geht Gingiva!

Vorbereitung, Charakterisierung, Brennen

FAQ

So geht's!

Zu Ihrer Information werden im Folgenden zwei mögliche Verfahren beschrieben. Zunächst werden wir das schnelle Einmal-Verfahren erörtern, gefolgt von einem Mehrfach-Verfahren für maximale Individualisierung.



Vorbereitung

  • Die zu glasierende Oberfläche mit 50 Mikrometer AlO₂ bei 2 Bar sandstrahlen
  • Die Oberfläche mit einem Dampfreiniger reinigen
  • Sicherstellen, dass die Oberfläche vollständig trocken ist
  • Verwenden Sie keine Metallwerkzeuge, um die Paste aus der Wanne zu entfernen (besser Glas, Kunststoff oder Achat)

Must-Have: Synthetische Pinselspitze - Nur mit einer synthetischen Pinselspitze werden optimale Ergebnisse erzielt!





Schnelle Einbrandlösung

1. Auftragen der Glasur:

  • Geben Sie einige Tropfen der Flüssigkeit auf eine Glasplatte. Legen Sie daneben einen kleinen Häufchen Glasurmaterial ab.
  • Befeuchten Sie einen Pinsel mit der Flüssigkeit und nehmen Sie dann eine kleine Menge Glasur an der Pinselspitze auf.
  • Tragen Sie eine dünne, gleichmäßige Schicht Glasur auf, um die gesamte Oberfläche des Zahns zu bedecken. Vermeiden Sie dicke Schichten oder Ansammlungen, insbesondere zwischen den Zähnen.

Achtung: Verwenden Sie nicht zu viel Glasur oder Flüssigkeit!



2. Auftragen von Farbstoffen und Struktur:

Tragen Sie auf die glasierte Oberfläche des Zahns je nach Bedarf Farbstoffe und Struktureffekte auf:

  • Farbton A, B, C oder D → Zahnhalsbereich zur Farbverstärkung oder -korrektur.
  • transpa-pigeon oder transpa-blue → Schneidekanten, um den Eindruck höherer Transluzenz zu erwecken.
  • transpa-orange → Schneidekanten, um einen Mamelon-Effekt zu erzeugen und der Schneidekante Wärme zu verleihen.
  • Kupfer → Okklusale oder palatinale Flächen für eine dunklere Dentintiefe.
  • Schwarz gemischt mit transpa-pigeon → Schneidekanten, um die Transluzenz zu intensivieren.
  • Weiß (ultradünner Pinsel, dünne Linie) → Riss-Effekte.
  • Fissurenpulver (kleine Krümel) → Okklusale Fissuren für Verfärbungs-/Alterungseffekte. (Achtung: nicht immer erwünscht)
  • Structure Clear → Approximalkanten zur Hervorhebung der Kontaktpunkte.

Nun die Restauration BRENNEN.





Minimal-Cut-Back-Methode

2-3-Brännlösung

Auftrag des Strukturmaterials auf einen Zahn oder Cut-Back:

  • Tragen Sie eine sehr dünne Schicht Glasur auf die gesamte Oberfläche der Restauration auf, um die Oberflächenspannung zu verringern, sodass die Malfarben glatt und gleichmäßig ohne Spannung aufgetragen werden können.
  • Tragen Sie Malfarben auf die Bereiche auf, die eine Charakterisierung erfordern.
  • BRENNEN
  • Tragen Sie Strukturmaterialien auf die mit Malfarben behandelte Zahnoberfläche auf, um eine minimale Schicht zu erzeugen, Kontaktpunkte zu bilden, der Oberfläche mehr Textur zu verleihen oder die anatomische Form des Zahns zu betonen.
  • BRENNEN
  • Schleifen Sie den Überschuss mit einem Diamantbohrer ab und glätten Sie die Zahnoberfläche.
  • Tragen Sie Glasur auf die Zahnoberfläche auf.
  • BRENNEN





Brennparameter

Die in der Tabelle angegebenen Temperaturen und Zeiten dienen nur als Richtwerte. Diese Tabelle zeigt die grundlegenden Parameter für das Brennen von priti®perfect. Jeder Brennofen ist anders; daher müssen die Parameter entsprechend dem gewünschten Glanzgrad angepasst werden. Größere Objekte müssen länger im Brennofen verbleiben.

Brennparameter Standard Groß Lithiumdisilikat
Vortrocknung 3 Min. 10 Min. 3 Min.
Starttemperatur 450 °C 450 °C 450 °C
Schlusszeit 4 Min. 5 Min. 3 Min.
Temperaturanstieg 40 °C/min 30 °C/min 55 °C/min
Vakuumstart 670 °C 670 °C 670 °C
Endtemperatur 775 °C 775 °C 720 °C
Haltezeit 1 min 1–2,5 min 2 min
Langsames Abkühlen 3 min 10 min -





Brennverfahren

Diese Tabelle zeigt die grundlegenden Parameter für das Brennen von priti®perfect.

  • Jeder Ofen ist anders; daher müssen die Parameter entsprechend dem gewünschten Glanzgrad der Oberfläche angepasst werden.
  • Lassen Sie den priti®perfect-Materialien immer ausreichend Zeit zum Vortrocknen, bevor Sie mit dem Brennvorgang beginnen.
  • Schalten Sie das Vakuum immer erst ab 670 °C ein!
  • Monolithische Langzeitkühlung / Je voluminöser die Arbeit ist, desto wichtiger ist eine lange Kühlphase.

Diese Tabelle ist in Standard- und größere Restaurationen unterteilt:

Standard

  • Einzelkronen und kleine Brücken

Größere Restaurationen

  • Voluminöse monolithische Restaurationen
  • Ein voll belegtes Brenngutträger.
  • Wenn Sie viel Malfarbe und Strukturmaterial verwendet haben.

Was ist priti®perfect?

Die Fluoreszenz- und Strukturpasten priti®perfect sind die perfekte Ergänzung für eine naturgetreue Oberflächengestaltung im Schnellverfahren mit einem Brenngang oder, je nach Bedarf, in mehreren Brenngängen mit Innenfärbung. Jede Farbe liegt als vorgemischte Paste vor und lässt sich mit einem Pinsel auftragen. Die endgültigen Farben sind bereits beim Auftragen erkennbar. Mit diesen niedrigschmelzenden Farb- und Strukturpasten lassen sich alle keramischen Oberflächen individuell gestalten und charakterisieren.

Zugelassen für:

- Zirkoniumdioxid                                                                                                                                                        - Zirkon-Schichtkeramiken                                                                                                                                      - Metallkeramiken                                                                                                                                                      - Lithiumdisilikat



Dies ist der thermische Ausdehnungskoeffizient:

WAK 10,0–10,6 10-6 K-1 (25–500 °C)

Weitere Informationen zu den Pasten und Sets finden Sie hier.

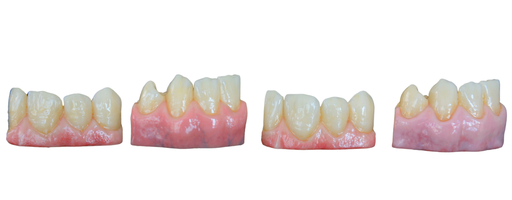

priti®perfect PINK: So geht Gingiva!

Das priti®perfect PINK-Set:

  • 8 Komponenten
  • 1 Flüssigkeit
  • 5x Strukturmaterialien (Keramik)
  • 3x Intensivfarbstoffe zum Mischen
  • Keine der Komponenten ist fluoreszierend
  • Auftragung mit dem Pinsel
  • Die endgültigen Farben sind bereits während der Anwendung erkennbar
  • Einmaliges Brennen ist möglich
  • Mehrmaliges Brennen ist möglich

Dieses Set umfasst 5 Strukturmaterialien und 3 intensive Farbtöne.                                                          Hinweis: Alle Pasten können je nach Zahnfleischfarbe gemischt werden.

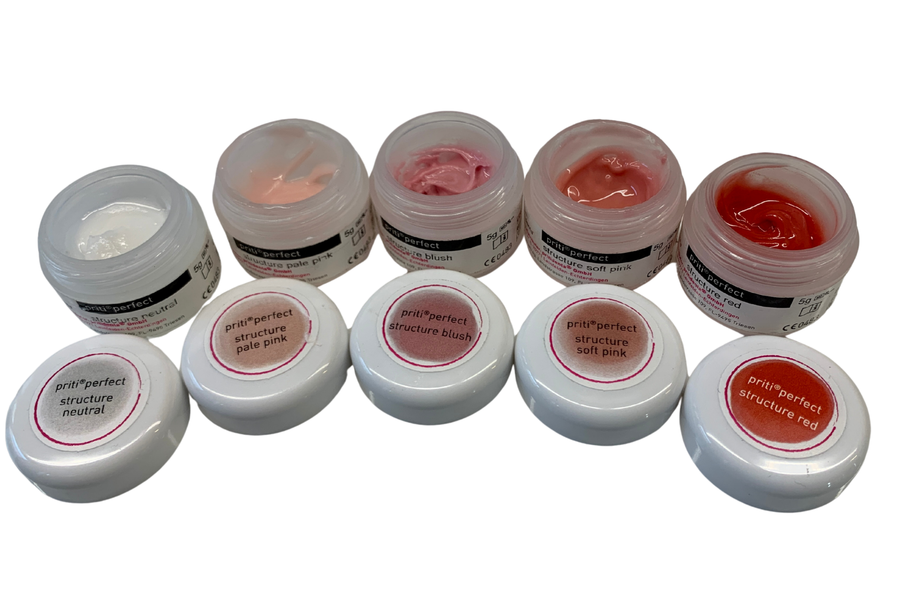

5 Farben für die Zahnfleischstruktur:

  • Structure red
  • Structure soft pink
  • Structure blush
  • Structure pale pink
  • Structure neutral

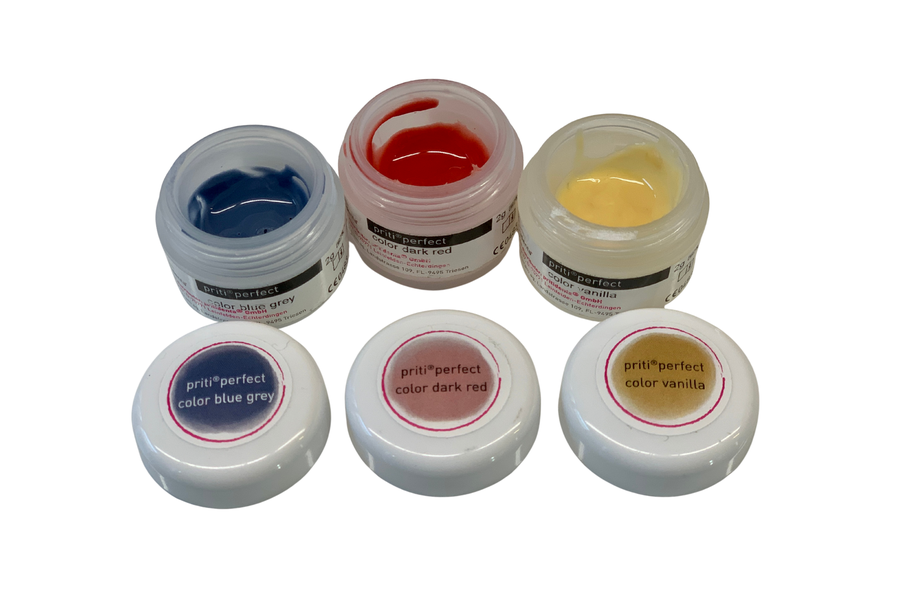

3 Farbtöne zum Mixen:

  • Farbe dark red
  • Farbe vanilla
  • Farbe blue grey







UND SO FUNKTIONIERT ES. SCHRITT FÜR SCHRITT.

SCHRITT 1: Auftragen von priti®perfect PINK

1. Vorbereitung der Materialien:

Geben Sie eine kleine Menge jeder Structure-Farbe auf eine saubere Glasplatte.

2. Anpassung der Konsistenz:

Fügen Sie einen winzigen Tropfen Flüssigkeit hinzu, um das Material leicht zu verdünnen, sodass es weich genug ist, um mit einem feinen Pinsel aufgetragen zu werden.

3. Farbauswahl:

Mit den fünf verfügbaren Structure-Farbtönen lassen sich die meisten natürlichen Zahnfleischfarben nachbilden.

4. Individuelle Farbanpassung:

Wird ein anderer Farbton benötigt, können die Structure-Materialien mit Malfarben kombiniert werden, um ein dunkleres, stärker pigmentiertes Zahnfleischbild zu erzielen.



- Tragen Sie zunächst eine gleichmäßige Schicht entweder Structure Blush oder Structure Soft Pink auf die Oberfläche auf. -



SCHRITT 2: Charakterisierung mit Gingivamaterialien

1. Hervorhebung dunklerer Gingivabereiche:

Tragen Sie eine dunklere Farbe wie Structure Red auf, um Bereiche mit stärkerer Durchblutung nachzubilden, beispielsweise die Interdentalpapillen (Bereiche zwischen den Zähnen).

2. Bereiche mit geringerer Durchblutung:

Verwenden Sie Structure Pale Pink in Bereichen mit verminderter Durchblutung, wie z. B. direkt am Zahnhals.

3. Nachbildung anatomischer Details:

Für Merkmale wie dasLabialfrenulum tragen Sie Structure Neutral auf, um ein natürliches und lebensechtes Erscheinungsbild zu erzielen.



SCHRITT 3: BRENNEN

Die detaillierten Brennparameter entnehmen Sie bitte der folgenden Tabelle.



Brennparameter Standard Große Restaurationen
Vortrocknung 3 Min. 10 Min.
Starttemperatur 450 °C 450 °C
Schlusszeit 4 Min. 5 Min.
Temperaturanstieg 40 °C/min 30 °C/min
Vakuumstart 670 °C 670 °C
Endtemperatur 775 °C 775 °C
Haltezeit 1 min 1–2,5 min
Langsames Abkühlen 3 min 10 min

FAQs - Fehlerbehebung

Grund:

  • Wenn das Vakuum zu früh einsetzt, besteht die Gefahr der Vergrauung. Das liegt daran, dass wir mit Pasten und nicht mit Pulvern arbeiten. Die Flüssigkeit in den Pasten ist bei 450 Grad noch nicht getrocknet; wenn also das Vakuum einsetzt, wird die Flüssigkeit eingeschlossen und verbrennt schlagartig.

Lösung:

  • Stellen Sie sicher, dass die Oberfläche vollständig trocken ist, bevor das Vakuum einsetzt. Verlängern Sie die Vortrocknungszeit.

Grund:

  • Wenn Sie mit Materialien arbeiten, die bei Temperaturen unter 755 Grad Celsius gebrannt werden müssen, zum Beispiel Lithiumdisilikat, das bei etwas niedrigeren Temperaturen gebrannt wird.

Lösung:

  • Bei 720 Grad Celsius brennen, dann die Haltezeit von 1 Minute auf 2 Minuten erhöhen.

Grund:

  • Brenntemperatur zu niedrig
  • Zu viel Flüssigkeit verwendet
  • Verwendung von Pinseln aus Naturhaar

Lösung:

  • Erhöhen Sie die Brenntemperatur auf 775 °C
  • Verwenden Sie ausschließlich Glasur, um eine glänzende Oberfläche zu erzielen. Flüssigkeit erzeugt keine glasierte Oberfläche
  • Verwenden Sie Pinsel mit synthetischen Borsten

Grund:

  • Die Restauration weist ein relativ großes Volumen auf. Zirkoniumdioxid hat eine sehr geringe Wärmeleitfähigkeit, was bedeutet, dass es Wärme langsam aufnimmt und nach und nach wieder abgibt.

Lösung:

  • Erhöhen Sie die Brenntemperatur nicht. Die Restauration muss länger im Ofen verbleiben. Verringern Sie die Temperaturanstiegsgeschwindigkeit auf 20–30 °C/min Verlängern Sie die Haltezeit auf 1:30 min – 2:30 min

Grund:

  • Das keramische Zahnfleischmaterial wurde nicht ordnungsgemäß gebrannt.

Lösung:

  • Erhöhen Sie die Brenntemperatur nicht. Die Restauration muss länger im Ofen verbleiben. Verringern Sie die Temperaturanstiegsgeschwindigkeit auf 20–30 °C/min. Verlängern Sie die Haltezeit auf 1:30 min – 2:30 min

Grund:

  • Es wurde zu viel Glasur verwendet
  • Die Glasur ist zu dick

Lösung:

  • Tragen Sie eine dünne Schicht auf, um die Oberfläche zu bedecken.

Grund:

  • Es wurde zu viel Glasur verwendet. Die Glasur ist zu dick.
  • Zu dicke Glasur, die zu schnell in einen zu heißen Ofen gegeben wurde.

Lösung:

  • Tragen Sie eine dünne Schicht auf, um die Oberfläche zu bedecken.
  • Tragen Sie eine dünne Schicht auf, um die Oberfläche zu bedecken, und verlängern Sie die Vorheizphase, damit die Schicht vor dem Anfahren des Ofens trocknen kann.

Grund:

  • Es wurde zu viel Glasur aufgetragen, sodass sich in den Approximalbereichen Pfützen gebildet haben.

Lösung:

  • Tragen Sie eine dünne Schicht auf, um die Oberfläche zu bedecken, und achten Sie darauf, dass sich keine Pfützen bilden.

Grund:

  • Es wurde zu viel Glasur und Flüssigkeit verwendet. Die Glasur ist zu dick.

Lösung:

  • Tragen Sie eine dünne Schicht auf, um die Oberfläche zu bedecken. Fügen Sie keine Flüssigkeit hinzu!

Grund:

Thermische Belastung!

  • Die Restaurationist zu schnell abgekühlt
  • Wurde die Restauration zu früh aus dem Ofen genommen?
  • Befindet sich der Ofen in der Nähe eines offenen Fensters?
  • Befindet sich der Ofen in einem stark frequentierten Bereich des Labors?

Lösung:

  • Zirkoniumdioxid verhält sich hinsichtlich thermischer Spannungen ähnlich wie Glas. Eine schnelle Erwärmung oder Abkühlung kann zu erheblichen Temperaturgradienten innerhalb des Materials führen, was innere Spannungen und möglicherweise Rissbildung zur Folge haben kann.
  • Um dieses Risiko zu mindern, sollte die Restauration nach dem Brennzyklus einer kontrollierten, allmählichen Abkühlphase unterzogen werden.
