pritidenta ABC

Alle Gerüstwerkstoffe altern, auch Metalle. Teilstabilisiertes Zirkoniumdioxid (opak/transluzent) weist jedoch eine gute Alterungsbeständigkeit auf: Die Festigkeit von teilstabilisiertem Zirkoniumdioxid fällt auch nach langer Tragedauer nicht unter die von der DIN EN ISO 6872 geforderten 800 MPa.
Hoch­ und extratransluzentes, vollstabilisiertes Zirkoniumdioxid weist eine sehr gute Alterungsbeständigkeit auf: In wissenschaftlichen Studien wurde selbst nach langer Tragedauer kein Festigkeitsverlust festgestellt.

Oft werden die Abriebeigenschaften intuitiv mit der Härte eines Materials gleichgesetzt. Allerdings hängt die Abrasivität von der Oberflächenglätte ab. Das Abrasionsverhalten von ZrO₂ wird nicht von der Härte, sondern von der Feinstruktur der Partikelmatrix und von der Oberflächenvergütung beeinflusst.
Im Idealfall werden daher monolithische, also vollanatomische ZrO₂ ­Restaurationen poliert und zusätzlich glasiert – insbesondere die Bereiche mit Antagonistenkontakt. Für die Glasur empfehlen wir den Einsatz von priti^®perfect glaze.

Chipping steht für Abplatzungen der Verblendkeramik, die durch folgende Umstände verursacht werden können:

• Scharfe Kanten des Gerüstmaterials
• Starkes Abstrahlen (= hoher Strahldruck) der Außen­ und Innenflächen
• Nichteinhaltung der vorgegebenen Aufheiz­ und Abkühlphase beim Sinter- und Verblendprozess
• Zugspannung in der Verblendschicht (infolge unterschiedlicher Schichtstärken)
• Gerüstgestaltung folgt nicht einer reduzierten, anatomischen Form (= Höckerunterstützung)
• Zu dicke Verblendschicht (> 1,5 mm Schichtstärke)
• Unterschreitung der Mindestgerüstwandstärke (< 0,4 mm)
• Zu starkes extra­ oder intraorales Beschleifen der endgesinterten Restauration
• Kontraindizierte Bearbeitung
• Unterschiedliches Wärmeausdehnungsverhalten (WAK) zwischen Gerüst­- und Verblendkeramik 
• Umgangssprachlich wird teilweise auch bei Frakturen von Chipping gesprochen.

Zirkoniumdioxid wird aus dem Mineral Zirkon (ZrSiO₄) hergestellt. Die Bezeichnungen Zirkon und auch Zirkonoxid sind als Bezeichnung der Strukturformel ZrO₂ (Zirkoniumdioxid) per se nicht richtig. Zirkon steht für das Mineral Zirkonsilikat (ZrSiO₄), das als natürlicher Rohstoff für die Strukturkeramik dient. Die richtige Bezeichnung für ZrO₂ lautet: Zirkoniumdioxid.

Dem Ausgangspulver werden Zusätze beigemischt, das sind Hilfsstoffe (Wasser, organische Verbindungen), die die Formgebung zu Rohlingen erleichtern und sich beim Vorsintern verflüchtigen. Sinteradditive bleiben im Material und beeinflussen das Sinterverhalten und die Eigenschaften der fertigen Keramik. Zirkoniumdioxid von pritidenta enthält unter anderem Hafniumoxid, Yttriumoxid und Aluminiumoxid.

Mit den Materialien priti^®multidisc ZrO₂ Multi Translucent und Multi Translucent PLUS, priti^®multidisc ZrO₂ Extra Translucent Multilayer compact sowie priti^®multidisc ZrO₂ monochrom und multicolor in den Transluzenzstufen Opaque, Translucent und Extra Translucent können Brücken konstruiert werden. Die Klasse 5­ Dentalkeramiken zeichnen sich durch eine Biegefestigkeit von weit über 800 MPa aus. Gemäß DIN EN ISO 6872 sind sie somit für monolithische Brücken und Verblendbrücken mit vier und mehr Gliedern geeignet. Eine Limitierung hinsichtlich Spannweite und Verteilung der Brückenpfeiler gibt es nicht. Grundsätzlich sind jedoch die statischen und physiologischen Belastungsgrenzen zu berücksichtigen.
Aus diesem Grund empfehlen wir:

• maximal ein endständiges Brückenglied in Prämolarengröße
• maximal zwei Zwischenglieder im Seitenzahnbereich
• Anpassung der Wandstärken und Verbinderquerschnitte bei extremen Spannweite

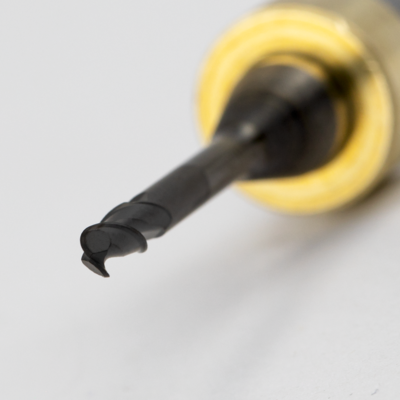

Die Beschichtung von Fräswerkzeugen ist nichts anderes als ein „Schutzfilm“ für den blanken Fräser aus Hartmetall. Besonders bei einem Material wie Zirkoniumdioxid  ist ein Schutzfilm von Vorteil, um die Standzeit der Werkzeuge zu erhöhen.
Betrachtet man die Schnittleistung des Fräsers für sich, wirkt sich eine Beschichtung aufgrund der damit einhergehenden Kantenverrundung tendenziell eher nachteilig auf die Fräsleistung aus, als dies bei blanken Fräsern der Fall ist.

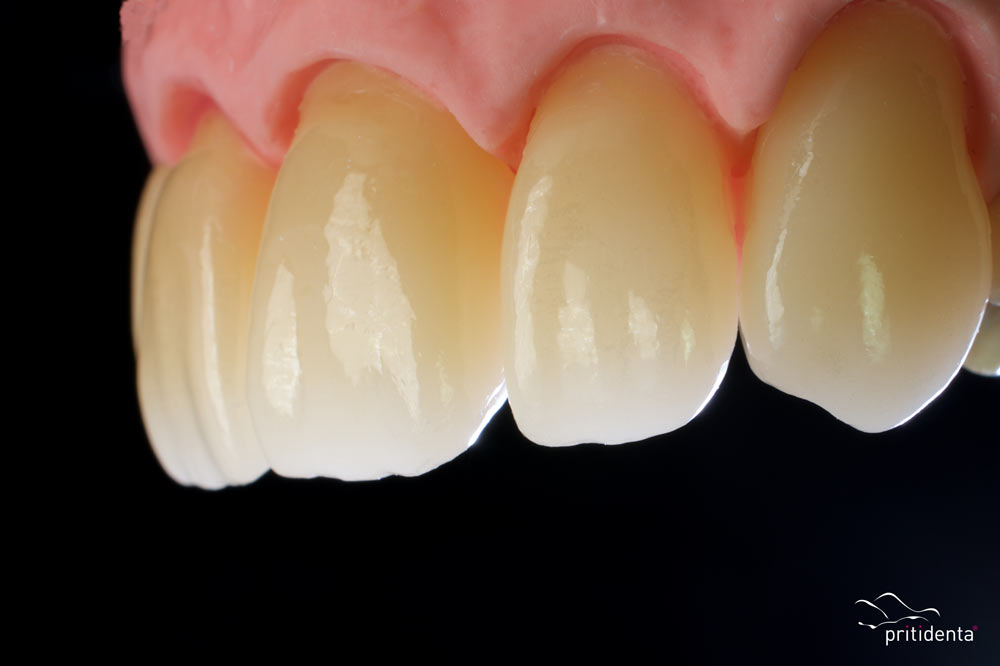

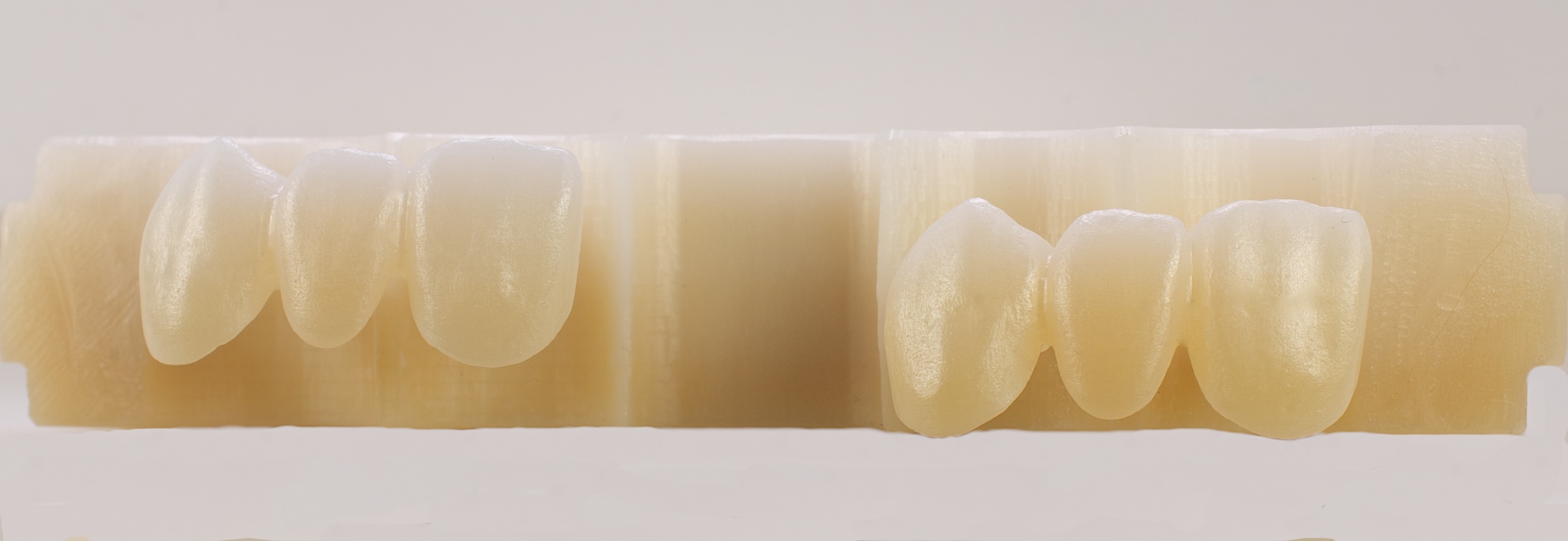

Wie erreicht man am besten glänzende monolithisch-vollanatomische Restaurationen aus
priti^®multidisc ZrO₂ bzw. priti^®multibloc ZrO₂?
Wir, pritidenta, geben Ihnen dafür zwei Wege an:

• 1. Möglichkeit: Politur – Für diese darf gerne eine adäquate Diamantpolierpaste Verwendung finden.

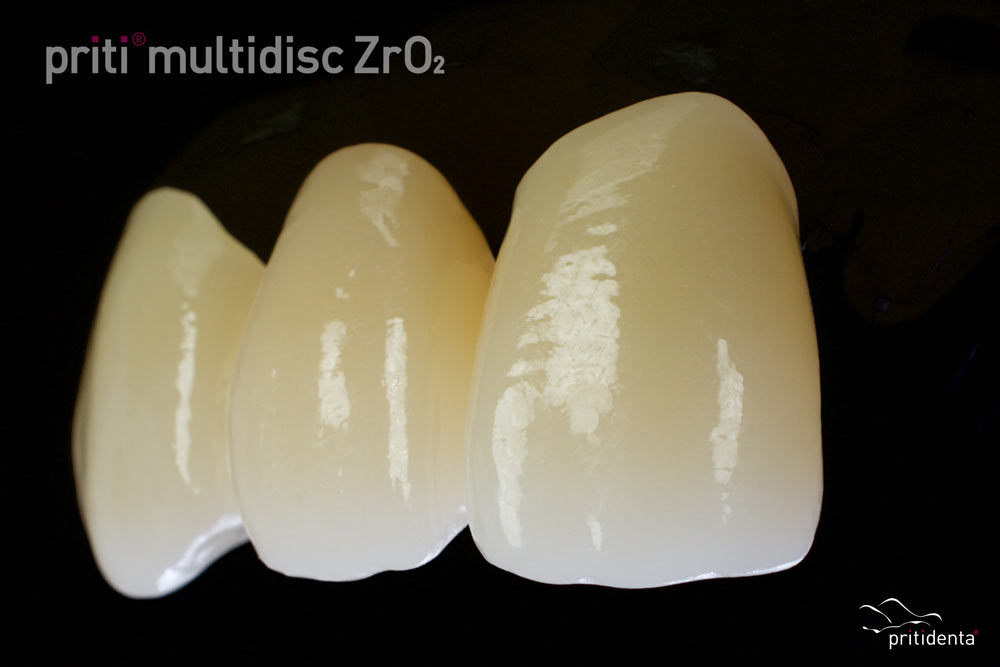

• 2. Möglichkeit: Glasur und Maltechnik – Mittels Glanzbrand kann eine extrem glatte, natürlich wirkende Oberfläche erzeugt werden. Für ein optimales Ergebnis empfehlen wir die priti^®perfect Mal- und Strukturpasten.

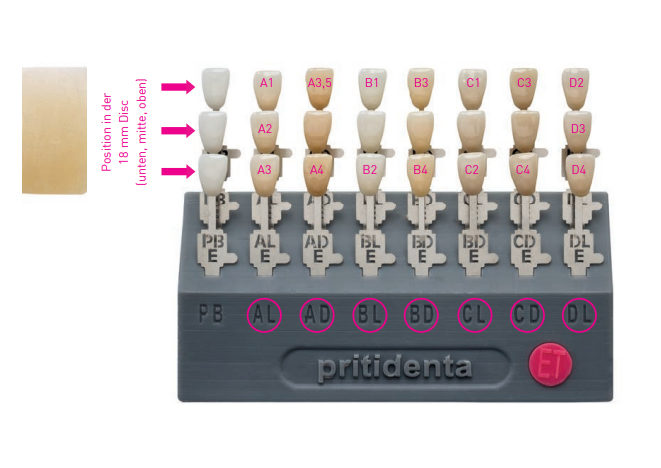

Gibt es Hilfsmittel, um die richtige Farbkategorie beziehungsweise Position im Farbverlauf des Multicolor-Zirkoniumdioxid-Rohlings zu finden? Mit priti^®MPguide ZrO₂ High Translucent und priti^®MPguide ZrO₂ Extra Translucent stellt pritidenta Anwendern zwei Farbschlüssel zur Bestimmung der Zahnfarbe zur Verfügung. Diese entsprechen den pritidenta-Farbkategorien. Die darin enthaltenen Farbmessstäbchen werden mit dem Patientenzahn abgeglichen; besonders einfach, da an jedem Muster die Farbkategorie und die erforderliche Position in der Ronde angegeben ist.

Unser ausgefeiltes Produktportfolio eignet sich für viele Anwendungsgebiete.

Diese Übersicht hilft Ihnen die verschiedenen priti®multidisc ZrO2 Produkte entsprechend zuzuordnen:
- nicht empfohlen, + möglich, ++ empfohlen, +++ sehr empfohlen, ++++ beste Empfehlung

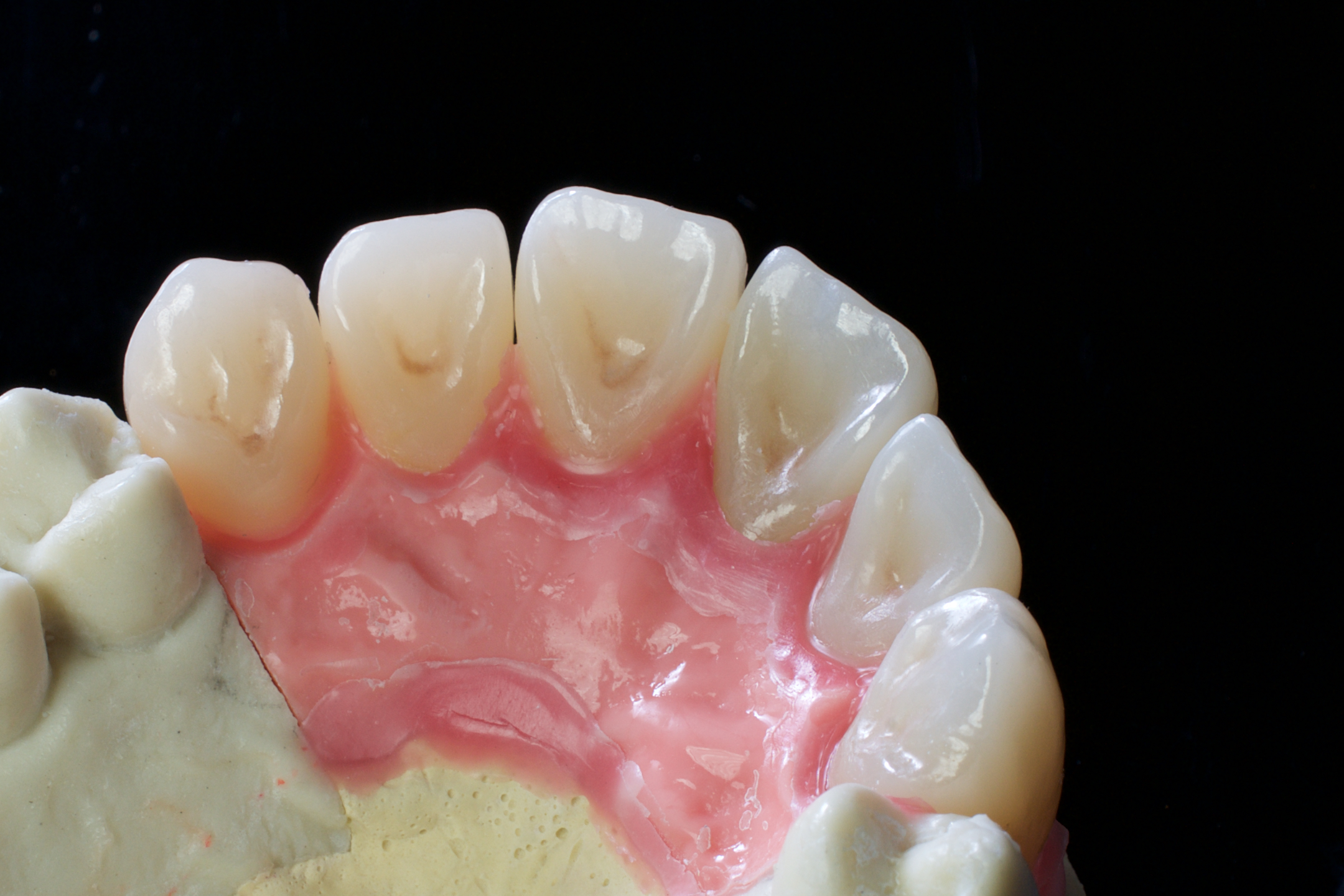

Bei korrekter Gestaltung, Ausarbeitung und Einhaltung der Herstellerangaben sind Zirkoniumdioxid-Restaurationen genauso langlebig wie VMK-Kronen. Betrachtet man die VMK-Krone hinsichtlich der Ästhetik, hat Metall den Nachteil, dass es kein Licht transportiert, dunkel ist und oft am Übergang zum Zahnfleisch demaskiert wird. Und häufig wirkt die Keramikverblendung opak, also fast unnatürlich.
Der Werkstoff Zirkoniumdioxid hat den Vorteil, dass er Licht transportiert und sehr „gewebefreundlich“ ist. Zirkoniumdioxid ruft in der Regel also keine Reaktionen am Zahnfleisch hervor.

Die pritidenta GmbH bietet eine Vielzahl an Zirkoniumdioxiden mit unterschiedlichen Transluzenzen an. Somit stellt sich dem Anwender die Frage, was hinter den Bezeichnungen steht. Denn daraus lassen sich wiederum Informationen über das Einsatzspektrum des jeweiligen Rohlings ableiten. Die Produktbezeichnung folgt immer demselben Aufbau: priti^®multidisc ZrO₂ …
Darauf folgen der Hinweis „multicolor“, „monochrom“, „Multilayer compact“ sowie die jeweilige Angabe zur Transluzenz.
Zum Beispiel: priti^®multidisc ZrO₂ monochrom Translucent

Angaben zur Transluzenz:

• High Translucent (HT) = > 49 % Trans luzenz (Biegefestigkeit von > 650 MPa)
• Extra Translucent (ET) = > 45 % Transluzenz (Biegefestigkeit von > 1150 MPa)
• Translucent (T) = > 40 % Transluzenz (Biegefestigkeit von > 1150 MPa)

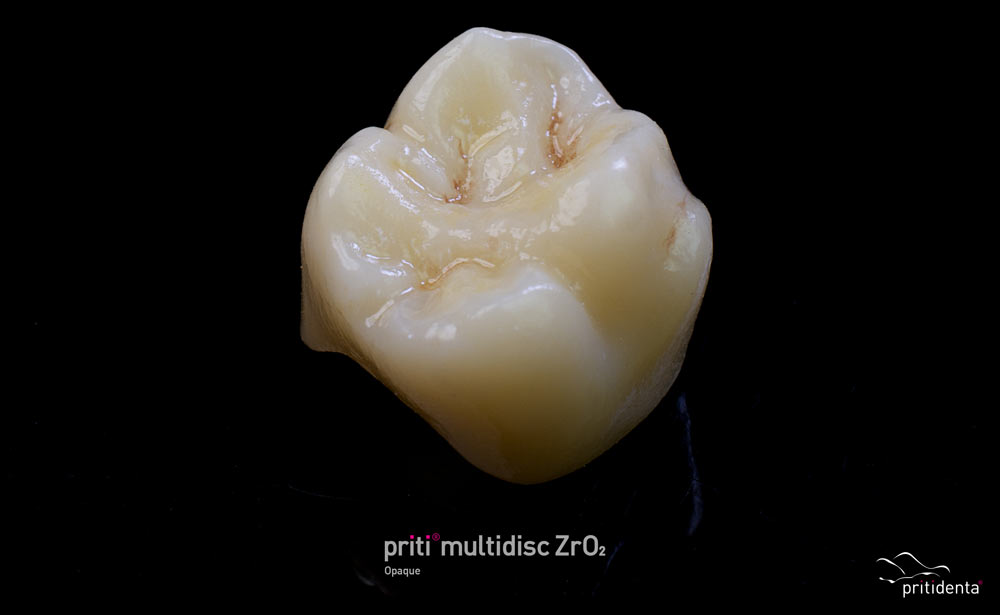

• Opaque (O) = > 35 % Transluzenz (Biegefestigkeit von > 1150 MPa)

Kombinationen von Transluzenzstufen:

• Multi Translucent PLUS = obere Schicht: > 49 % Transluzenz (> 800 MPa); untere Schicht: > 45 % Transluzenz (Biegefestigkeit von > 1.150 MPa)
• Multi Translucent = obere Schicht: > 49% Transluzenz (> 800 MPa); untere Schicht: > 40 % Transluzenz (Biegefestigkeit von > 1.150 MPa)

Bei Einzelkronen im Frontzahnbereich ist eine Mindestwandstärke von 0,4 mm empfehlenswert. Im Seitenzahnbereich und bei sämtlichen Brückenpfeilern werden 0,6 mm als optimale Mindestwandstärke angegeben.

Um die adäquaten Newtonmeter-Angaben für die Befestigung der Zirkoniumdioxid-Blanks in den Fräsmaschinen zu ermitteln, wurde bei pritidenta ein zweimonatiger Test durchgeführt. Der festgelegte Nm-Wert wirkt sich positiv auf das Ergebnis, vor allem aber auf die eingespannten Zirkoniumdioxid-Blanks aus.

Wir empfehlen:

• Zum Anziehen der Schrauben, mit deren Hilfe die Blanks in der Fräsmaschine befestigt werden, sollte ein einstellbarer Drehmomentschlüssel verwendet werden. Beispielhaft eignet sich dafür ein handlicher, qualitativ hochwertiger Schlüssel, etwa von der Firma Hazet. Dieser sorgt dafür, dass die Blanks immer mit dem gleichen Drehmoment befestigt werden.

Für den Sinterprozess von pritidenta Zirkoniumdioxiden sind alle programmierbaren Öfen geeignet, die für eine Hochtemperatur-Sinterung (bis 1600 °C) ausgelegt sind. Ohne die sonst üblichen und zeitintensiven Arbeitsschritte wie Eintauchen, Bemalen oder Trocknen kann der Sinterprozess im Ofen sofort nach dem Fräsen gestartet werden.

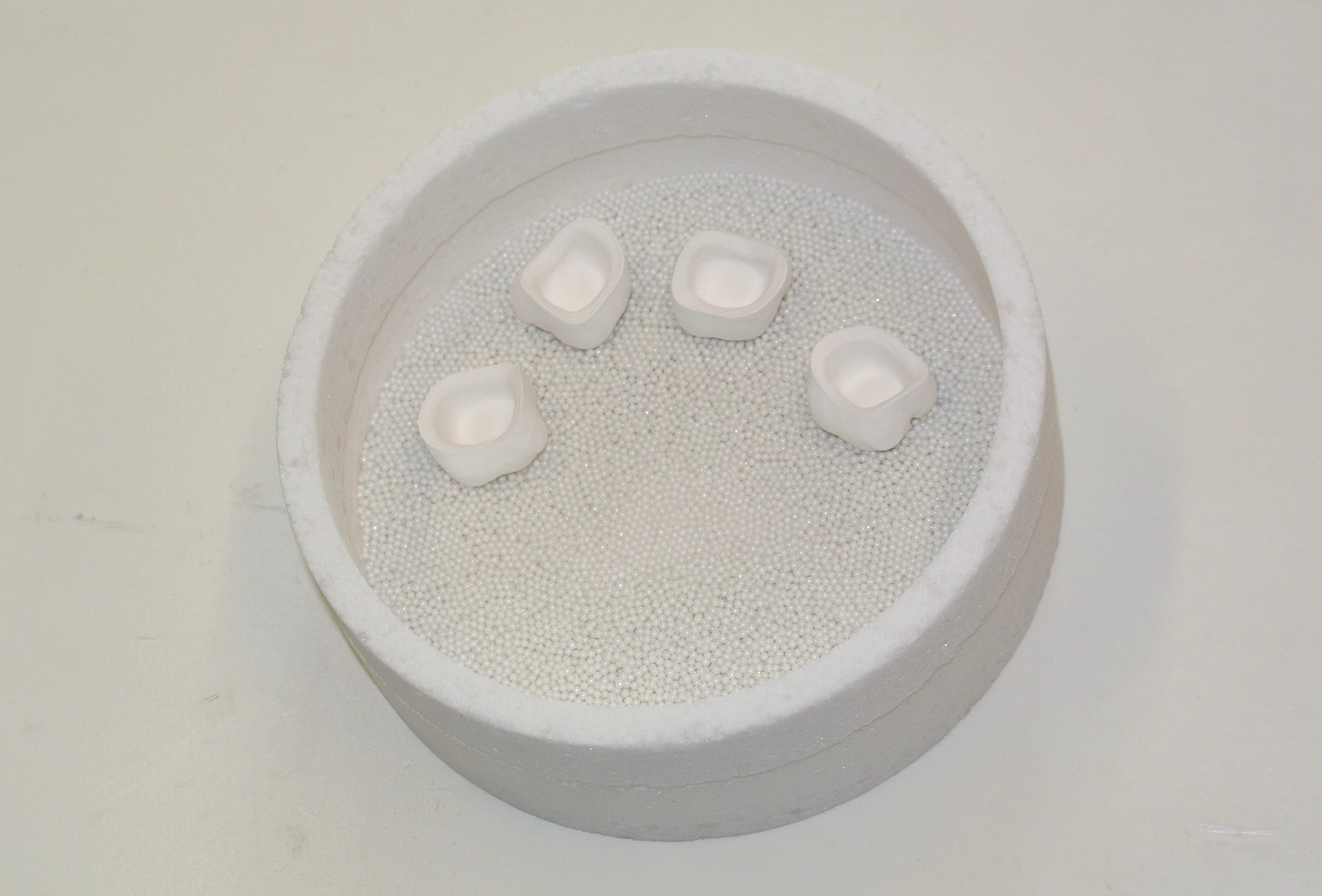

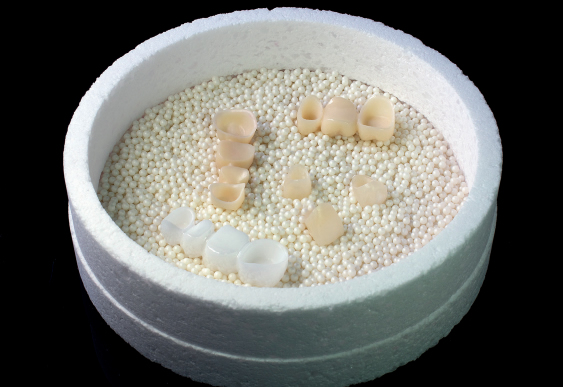

Mit Sinterperlen (zum Beispiel priti®pearl Sinterperlen) werden die vollkeramischen Gerüste sicher und zweckdienlich im Ofen gelagert. Sie sind auf die Sintertemperatur des Ofens bis zu 1600 °C abgestimmt und sorgen für verzugsfreie Sinterergebnisse.

Bei der Beantwortung der Frage, was für eine gute Passung wichtig ist, greifen diverse Faktoren ineinander:

• Perfekte Arbeitsgrundlage auf dem Modell (Vorarbeit in der Zahnarztpraxis)
• Präzise Scandaten
• CAD-Parameter für Kronendesign (Spacer, Randverlauf, …)
• Parameter des CAM-Auftrags
• Einstellungen der Fertigungsmaschine
• Durchmesser und Güte der Bearbeitungswerkzeuge
• Sinterprozess (Brennprogramm, Lagerung auf Sinterperlen/ okklusalen Stiften ...)
• Für den Anwender ist es grundsätzlich wichtig, die Verarbeitungsanleitung des Herstellers zu beachten und genauestens zu befolgen.

Wo werden die pritidenta Zirkoniumdioxid-Rohlinge hergestellt? In Deutschland!

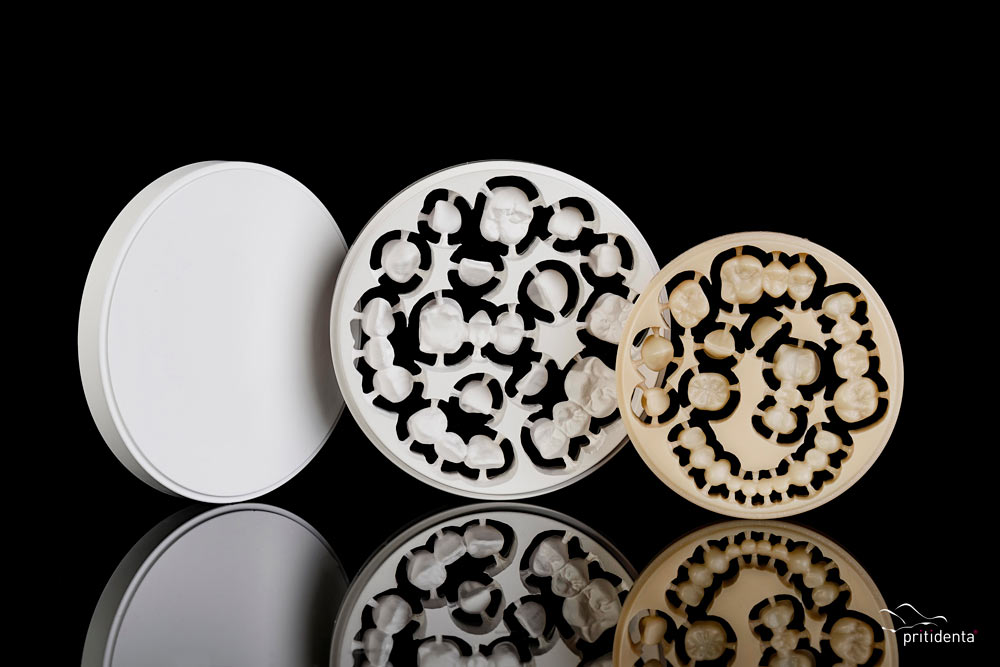

Die priti^®multidisc ZrO₂ und der priti^®multibloc ZrO₂ werden nach den von pritidenta entwickelten Rezepturen in der hauseigenen Produktionsstätte in der Eifel hergestellt – Qualität made in Germany. Die Fertigung folgt einem zertifizierten Prozess und basiert auf dem Prinzip des uniaxialen Pressens mit anschließendem isostatischem Nachverdichten.
Zudem erfolgt die Vermessung nicht chargenweise, das heißt, jeder vorgesinterte Rohling wird einzeln vermessen. Das Qualitätsmanagement sieht vor, dass ein definierter Sinterschrumpf mit vier Nachkommastellen durchgeführt wird.

Weitere Informationen und das PDF zum gesamten Herstellungsprozess bei pritidenta.

Tatsächlich ist alles radioaktiv, sogar der menschliche Körper (6000 Bq = Becquerel, SI-Einheit zur Darstellung von Radioaktivität). Im Vergleich dazu weist eine Zirkoniumdioxidkrone eine Aktivität von etwa 0,4 Bq und eine VMK-Krone von bis zu 2 Bq auf. Die keramische Dentalnorm DIN EN ISO 6872 gibt Obergrenzen vor, die mit dem Rohstoff Zirkoniumdioxid weit unterschritten werden. Der Nachweis über die Einhaltung ist jeweils in der technischen Dokumentation enthalten.

Beim Sintern werden feinkörnige keramische oder metallische Stoffe – oft unter erhöhtem Druck – erhitzt. Damit das Werkstück seine Form behält, bleiben die Temperaturen dabei unter dem Schmelzpunkt der Hauptkomponente.
I.d.R. kommt es zu einer Schwindung, weil sich die Partikel des Ausgangsmaterials durch Diffusionsvorgänge und Verringerung der spezifischen Oberfläche verdichten und Porenräume aufgefüllt werden. Jede Brücke ab ca. 4 Gliedern sollte beim Sintern mit einem individuellen, an die Materialmasse angepassten Querverbinder stabilisiert werden. Okklusale Sinterstützen sorgen für eine gleichmäßige horizontale und vertikale Materialkontraktion.
Durch das Sintern erhält das Material seine (nahezu) maximale Dichte und damit seine für Zahnersatz spezifizierten Eigenschaften.

Wenn alle Parameter des Sinterprozesses korrekt sind, kommen folgende Gründe für eine unerwünschte Veränderung von Farbe / Transluzenz infrage:

Kontamination im Ofen durch Fremdmaterialien, z.B. Rückstände von Färbeflüssigkeiten
Reinigungsbrand mit Reinigungspulver durchführen, Sinterperlen austauschen.

Querkontamination durch verunreinigte Fräser
Bei der manuellen Nachbearbeitung keine Werkzeuge benutzen, die bereits für Metalle, Kunststoffe oder andere Materialien verwendet wurden.

Kontamination durch Kühlmittel / Schleifzusätze
Beim Nassschleifen von priti^®multibloc ZrO₂ reines Wasser verwenden, vorher den Tank reinigen, ggf. 2. Tank nutzen.

Variierende Wandstärken
Vor allem bei sehr transluzentem Zirkoniumdioxid hat die Wandstärke großen Einfluss auf die Farbwirkung; je dicker das Material ist, desto dunkler bzw. farbintensiver wirkt es.

Unterschiedliche Stumpffarben
Bei stark verfärbten Stümpfen sollte eher ein opakes Material gewählt werden. Dieses kann selbst auf metallischen Konstruktionen ohne farbliche Abdeckung eingesetzt werden, bei transluzenteren Materialien ist ein Opaker oder opakes Befestigungsmaterial erforderlich.

Zusätzliche Einfärbung
Voreingefärbtes Zirkoniumdioxid kann zwar theoretisch zusätzlich mit Färbeflüssigkeiten behandelt werden, besser ist es, eine weitere Charakterisierung mit Glasurmalfarben zu realisieren.

Es empfiehlt sich der Vergleich von Biegefestigkeit, Transluzenz und Indikationsspektrum.

Warum hat pritidenta so viele unterschiedliche Transluzenzen, Farben und Höhen im Angebot?
Jedes Labor oder Fräszentrum hat eigene und unterschiedliche Anforderungen an das Ergebnis, den Preis, die Transluzenz und den Einsatzbereich: priti^®multidisc ZrO₂ bietet für jedes Bedürfnis die richtige Lösung – gut zu wissen, dass die Auswahl da ist, wenn man sie braucht!

Sehen Sie auch:"U" wie Unterschiede bei Zirkondioxid ... Worauf kommt es an?

Mehr Infos zu unseren Produktvarianten?
Hier geht es zu unseren ZrO₂-Rohlingen

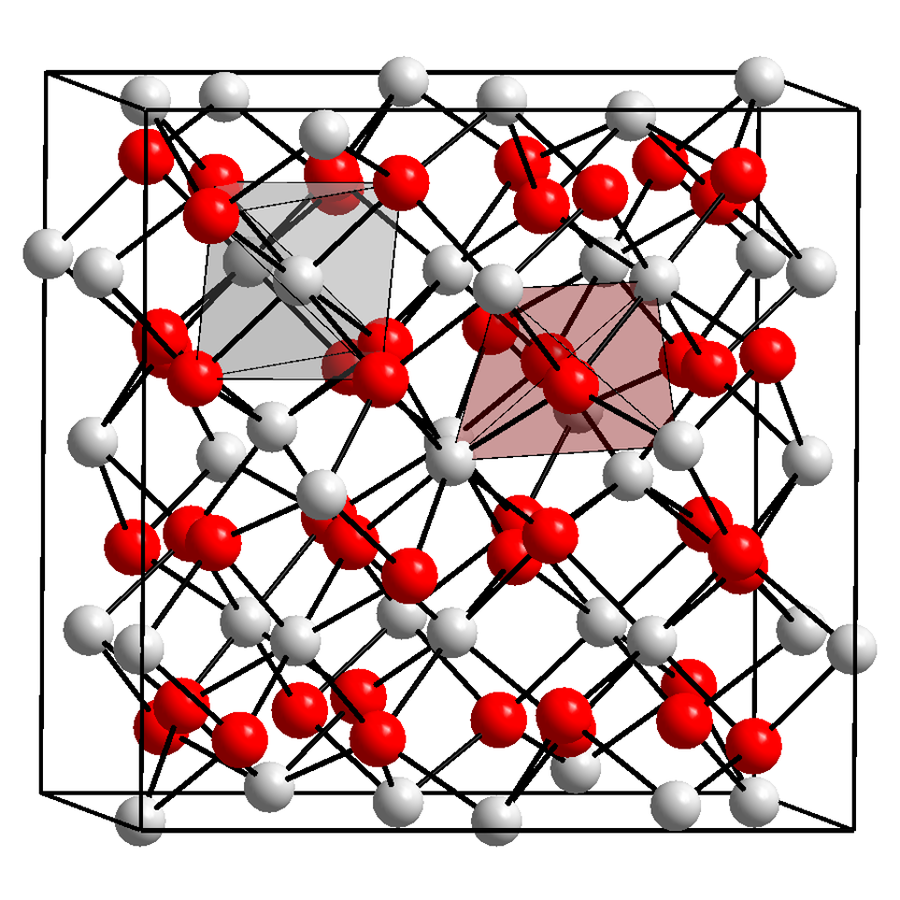

Yttriumoxid ist eine chemische Verbindung, bestehend aus Yttrium und Sauerstoff, genauer genommen dem Oxid. Yttriumoxid ist thermodynamisch sehr stabil und dient als Verbindung für hochtemperaturfeste Anwendungen. Es wird zur Stabilisierung von Zirkonoxidrohlingen und als Sinterhilfsmittel für Zirkonoxid eingesetzt.
Je nach Transluzenzstufe beträgt der Anteil von Yttriumoxid 6 – 11 Prozent.
